UF矩形封
——CY 143 2004 |
 |
用途及特征：由密封环和O形圈组合而成，安装在液压缸活塞中起双向密封作用。一般 与支承环配套使用。
标准材质：密封环为填充四氟（PTFE） O形圈为丁腈橡胶（NBR）
工况条件 耐压：0—40Mpa 工作温度：-35—+100℃
工作介质：液压油 往复速度：≤5m/s
CY143—1997为长江液压件厂标准。沟槽标准源自：GB2348—80液压气动系统及元件缸径及活塞杆系列
标注示例：公称外径为Ф80的UF矩形封，标注为：
矩形封UF—0080 CY143—2004 配用O形圈63×5.3

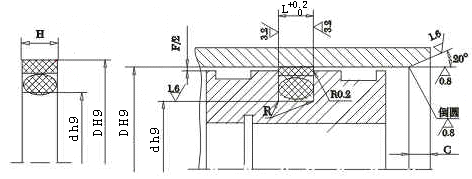

安装实例：
|
基本尺寸 单位：mm |
订货号
|
D
H9
|
d
h9
|
|
F
|
R≤
|
C≥
|
H
|
配用O形圈
|
UF—0025
|
25
|
14
|
4.2
|
因
压
力
等
级
有
无
支
承
环
而
有
所
变
化
|
0.5
|
2.5
|
4
|
14×3.55
|
UF—0032
|
32
|
21
|
20×3.55
|
UF—0040
|
40
|
29
|
28×3.55
|
UF—0050
|
50
|
34.5
|
6.3
|
4
|
6
|
34.5×5.3
|
UF—0056
|
56
|
40.5
|
40×5.3
|
UF—0060
|
60
|
44.5
|
43.7×5.3
|
UF—0063
|
63
|
47.5
|
47.5×5.3
|
UF—0070
|
70
|
54.5
|
53×5.3
|
UF—0075
|
75
|
59.5
|
58×5.3
|
UF—0080
|
80
|
64.5
|
0.9
|
63×5.3
|
UF—0085
|
85
|
69.5
|
68×5.3
|
UF—0090
|
90
|
74.5
|
73×5.3
|
UF—0095
|
95
|
79.5
|
78×5.3
|
UF—0100
|
100
|
84.5
|
83.5×5.3
|
UF—0105
|
105
|
89.5
|
88×5.3
|
UF—0110
|
110
|
94.5
|
93.5×5.3
|
UF—0115
|
115
|
99.5
|
97.5×5.3
|
UF—0120
|
120
|
104.5
|
103×5.3
|
UF—0125
|
125
|
109.5
|
109×5.3
|
UF—0130
|
130
|
114.5
|
113×5.3
|
UF—0140
|
140
|
119
|
8.1
|
5
|
7.8
|
118×7
|
UF—0150
|
150
|
129
|
128×7
|
UF—0160
|
160
|
139
|
138×7
|
UF—0170
|
170
|
149
|
147×7
|
UF—0180
|
180
|
159
|
158×7
|
UF—0190
|
190
|
169
|
168×7
|
UF—0200
|
200
|
179
|
178×7
|
UF—0210
|
210
|
189
|
185×7
|
UF—0220
|
220
|
199
|
198×7
|
UF—0230
|
230
|
209
|
206×7
|
UF—0240
|
240
|
219
|
218×7
|
UF—0250
|
250
|
229
|
228×7
|
UF—0260
|
260
|
239
|
236×7
|
UF—0270
|
270
|
249
|
248×7
|
UF—0280
|
280
|
259
|
258×7
|
UF—0290
|
290
|
269
|
265×7
|
UF—0300
|
300
|
279
|
278×7
|
UF—0320
|
320
|
299
|
300×7
|
UF—0360
|
360
|
335.5
|
6.5
|
335×7
|
UF—0400
|
400
|
375.5
|
375×7
|
UF—0450
|
450
|
425.5
|
425×7
|
UF—0500
|
500
|
475.5
|
475×7
|
|
|
|
