选型方法
用户根据需要，对照“型号说明”写出连接方式编号（即“型号说明”中最后4位数字）。然后按活塞杆端的连接方式查阅图一至图四，确定需要的结构形式。按结构形式、缸径、速比、行程查阅表5至表8，确定外形安装连接尺寸。

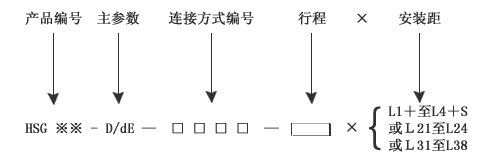

订货时写出完整的型号及行程、安装距：
注：1、用户所需安装距若与表5至表8中的L1+S至L4+S或L21至L24相同时，订货时可不写出安装距；不相同时则必须写出安装距。但所需安装距只能大于或等于L1+S至L4+S或L21至L24。用户所选L31至L38之尺寸，应在表5至表8中规定的范围内。
举例：某用户需要的液压缸：活塞用Y形圈密封，缸筒为铰轴连接，活塞杆端为外螺纹杆头耳环装关节轴承，缸头端带缓冲，缸径为φ150，杆径为φ85，行程为1000，安装距L33为800，其订货用的型号及行程、安装距为：
选型核对：
用户选型完后，请将选用的主参数（缸径、活塞杆径）及连接方式编号与下表进行核对，以免选型差错。
2、如用户需要特殊缸、多级缸等，请来人或来函联系，我公司负责设计制造。 |
